接線端子是用于實現電氣連接的一種配件，是連接電線、電器、控制板之間的端點或者接點的固定部分，廣泛用于連接系統、控制系統、照明、電梯升降控制、儀器儀表等行業，下文置恒電氣小編介紹常用的接線端子分類和圖片！

常用的接線端子分類和圖片

常用的接線端子分類為插拔式接線端子，柵欄式接線端子，彈簧式接線端子，軌道式接線端子等，具體如下：

1、插拔式接線端子

（圖文町洋插拔式端子插座2EHDRM-XXP）

由兩部分插拔連接而成，一部分將線壓緊，然后插到另一部分，這部分在焊接到PCB板上。此接底部機械原理，此防振動設計確保了產品長期的氣密連接和成品的使用可靠性。插座兩端可加裝配耳，裝配耳在很大程度上可以保護接片并且可以防止接片排列位置不佳，同時這種插座設計可以保證插座可以正確的插進母體。插座也可以有裝配扣位和鎖定扣位。裝配扣位可以起到更加穩固地固定到PCB板上，鎖定扣位可以在安裝完成后鎖定母體和插座。各種各樣的插座設計可以搭配不同母體的插入方法，比如說：水平、垂直或傾斜向印刷電路板等，可以根據客戶的要求選擇不同的方式。既可以選擇公制線規也可以選擇標準線規。

2、柵欄式接線端子

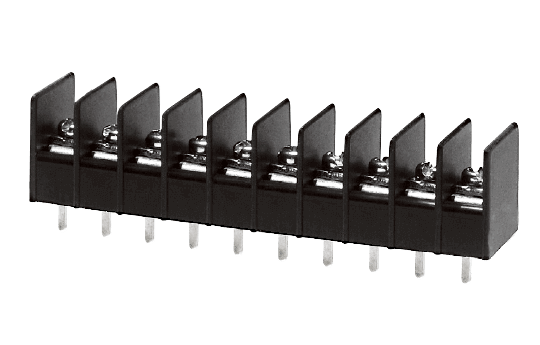

（圖為町洋單層式柵板式端子DT-15-B01W-XX）

是能夠實現安全、可靠、有效的連接，特別是在大電流，高電壓的使用環境中應用比較廣泛。

3、彈簧式接線端子

（圖為置恒卓能雙層回拉式彈簧端子JDKS 2.5）

是利用彈簧性裝置的新型接線端子，已廣泛應用于世界電工和電子工程工業：照明、電梯升降控制、儀器儀表、電源、化學和汽車動力等。

4、軌道安裝式接線端子

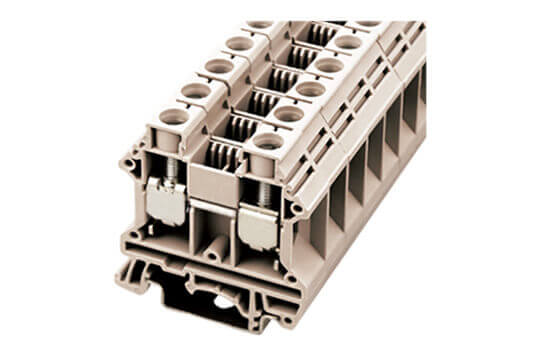

（圖為町洋螺絲式導軌端子DK16N）

采用了可靠的螺紋連接技術、電子容斷技術和最新的電連接技術，廣泛用于電力電子、通訊、電氣控制和電源等領域。軌道式系列接線端子采用壓線和獨特的螺紋自鎖設計，使得接線連接可靠、安全。該系列接線端子外觀設計美觀大方，可配用多種附件，如短路片、標識條、擋板等。

以上就是接線端子分類和圖片的介紹，這里有購買需求的用戶，可以咨詢置恒在線客服人員喲，廠家直銷，物美價廉！
